東風D9多利卡(20米、22米)

高空作業車產品簡介

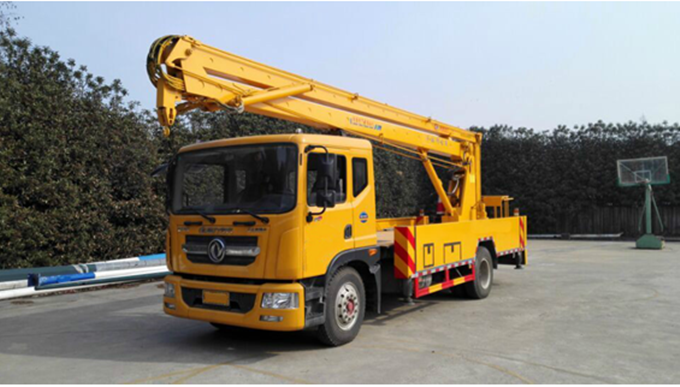

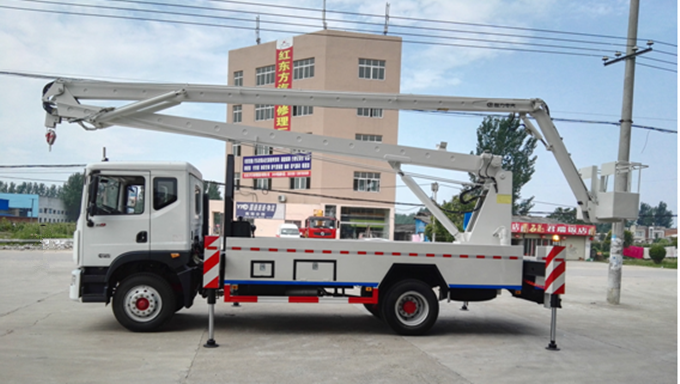

 一、    車型外觀





二、整車基本參數：

序號	名稱	20米型號、規格	22米型號、規格
1	整車品牌	程力威牌-高空作業車	程力威牌-高空作業車
2	產品型號	CLW5111JGKD5	CLW5111JGKD5
3	底盤型號	EQ1165LJ9BDE	EQ1165LJ9BDE
4	大作業高度	20米	22米
5	作業主要技術參數	平臺離地高度18.3m 平臺大作業幅度≥8.7m 平臺大作業高度時作業幅度≥3.07m 平臺大作業幅度時作業高度≥11.5m 工作斗額定載荷200kg	平臺離地高度≥20.3m 平臺大作業幅度≥9.67m 平臺大作業高度時作業幅度≥3.15m 平臺大作業幅度時作業高度≥12.3m 工作斗額定載荷200kg
	支腿	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：2930mm 縱向跨?。?500mm	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：2930mm 縱向跨?。?200mm
	吊鉤	大起吊重量≤1000kg，安全值800kg。 大起吊高度8.5m	大起吊重量≤1000kg，安全值800kg。 大起吊高度9.9m
	主操作	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。
6	圍板及走臺板	鋼制工具箱及圍板、花紋防滑走臺板	鋼制工具箱及圍板、花紋防滑走臺板
7	臂架結構形式	三節折疊臂	三節折疊臂
8	回轉裝置	雙向3600連續回轉	雙向3600連續回轉
9	發動機	ISB180-50	ISB180-50   、YC4EG185-50
10	整車尺寸	9200×2500×3700	10100×2500×3800
11	總質量	10705kg	10705kg
12	整備質量	10510kg	10510kg
13	軸距	3950mm	4500mm
14	環保/免征	有/有	有/有

三、高空作業車介紹及性能特點：

1.功能介紹：

東風D9型多利卡20米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤，工作斗大承重200公斤，鋼制工具箱及圍板、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。



2.產品概述：

1、  工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂大伸展角度達65°，以便調整到佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）

2、  上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

3、  夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、  支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

5、  支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。

6、  四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。



四、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。

4、載貨汽車保修。

5、載重汽車隨車工具。
