東風多利卡(單排)(18米)

  高空作業車產品簡介

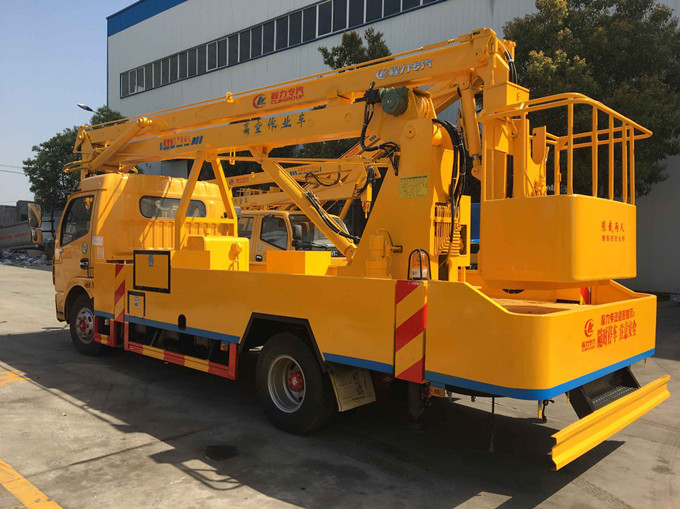

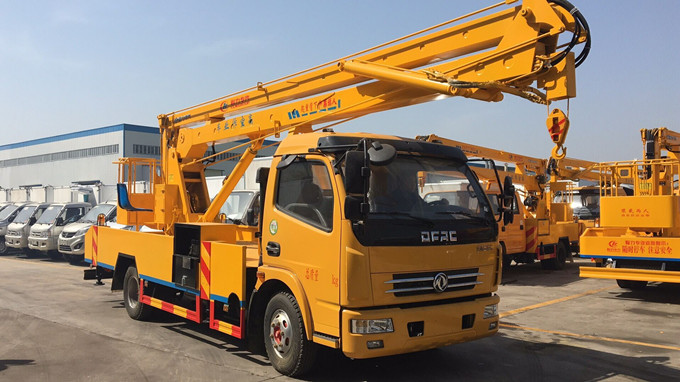

一、     整車外觀





二、整車基本參數：

序號	名稱	型號、規格
1	整車品牌	程力威牌-東風大多利卡單排座18米高空作業車
2	產品型號	CLW5080JGKE5
3	底盤型號	EQ1080SJ8BDC
4	大作業高度	18米
5	作業主要技術參數	平臺離地高度16.3m 平臺大作業幅度≥7.9m 平臺大作業高度時作業幅度≥3.1m 平臺大作業幅度時作業高度≥10.2m 工作斗額定載荷200kg
	支腿	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：3755mm 縱向跨劇：3750mm
	吊鉤	大起吊重量≤1000kg，安全值800kg。 大起吊高度7.7m
	主操作	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。
6	圍板及走臺板	鋼制工具箱及圍板、花紋防滑走臺板
7	臂架結構形式	三節折疊臂
8	回轉裝置	雙向3600連續回轉
9	發動機	根據環保公告確定
10	整車尺寸	8350×2200×3300
11	總質量	7640
12	整備質量	7445
13	軸距	3800mm
14	環保/免征	有/有

三、高空作業車介紹及性能特點：

1.功能介紹：

東風大多利卡18米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤，工作斗大承重      200公斤，鋼制工具箱及圍板、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距        大、  穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。



2.產品概述：

1、  工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂大伸展角度達65°，以便調整到佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）

2、  上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

3、  夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、  支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

5、  支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。

6、  四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。



四、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。

4、載貨汽車保修。

5、載重汽車隨車工具。

產品名稱	東風多利卡18米高空作業車
外型尺寸	8350×2200×3300
總質量	7640
額定質量
整備質量	7445
排放標準	GB17691-2005國Ⅴ,GB3847-2005
最高車速	103
整車說明	1、隨底盤選裝駕駛室。2、整車前伸/前懸對應關系為:1240/1150,1260/1130。3、防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:170×50,后部防護離地高度:400。4、ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司。5、可選裝帶電控操作箱。6、專用裝置:吊臂,主要用于高空作業,進行維修、安裝、清洗、攝影、造船、化工、電力、剪枝、更換路燈及其他工程搶修作業。
底盤型號	EQ1080SJ8BDC
軸數	2
軸距	3800,3308,4100
輪胎數	6
輪胎規格	7.50R16,7.50R16,245/70R19.5 12PR,7.50R16LT 16PR
燃油種類	柴油

發動機型號	YC4FA130-50;YC4S150-50;ZD30D15-5N;YC4FA130-50;ZD30D15-5N;4DX23-140E5;YN38CRE1;CY4SK251;4DX23-140E5;ISF3.8s5141;CY4SK251;ISF3.8s5141;YN38CRE1
生產企業	廣西玉柴機器股份有限公司;廣西玉柴機器股份有限公司;東風輕型發動機有限公司;廣西玉柴機器股份有限公司;東風輕型發動機有限公司;一汽解放汽車有限公司無錫柴油機廠;昆明云內動力股份有限公司;東風朝陽朝柴動力有限公司;一汽解放汽車有限公司無錫柴油機廠;北京福田康明斯發動機有限公司;東風朝陽朝柴動力有限公司;北京福田康明斯發動機有限公司;昆明云內動力股份有限公司
排量	2982;3767;2953;2982;2953;3857;3760;3856;3857;3760;3856;3760;3760
功率	95;110;110;95;110;105;95;115;105;105;115;105;95
