產品介紹:

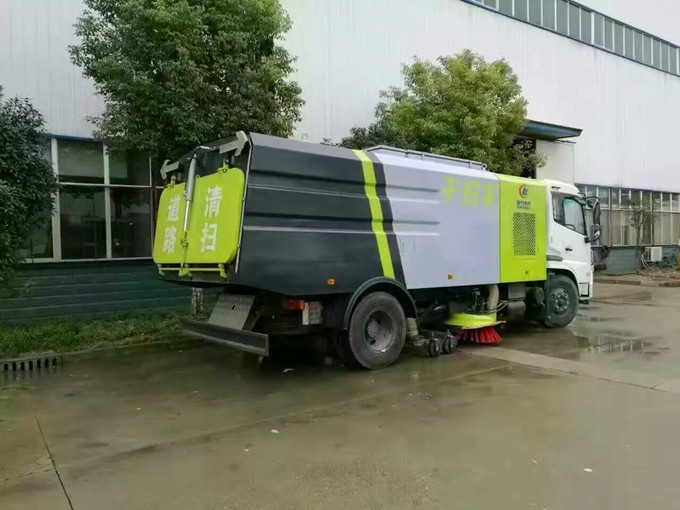

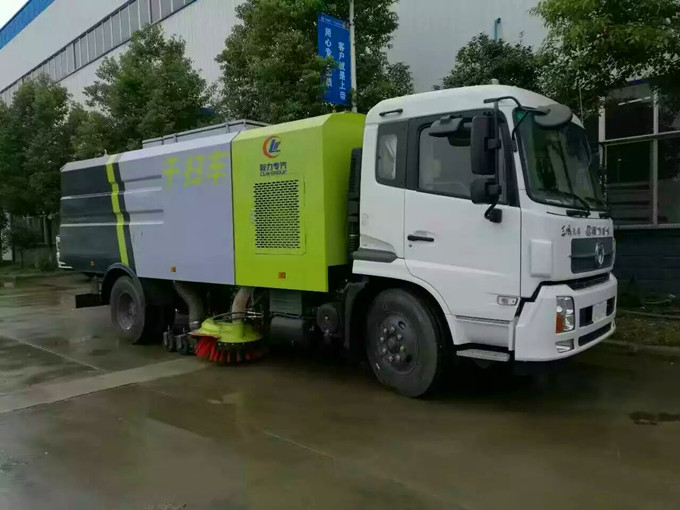

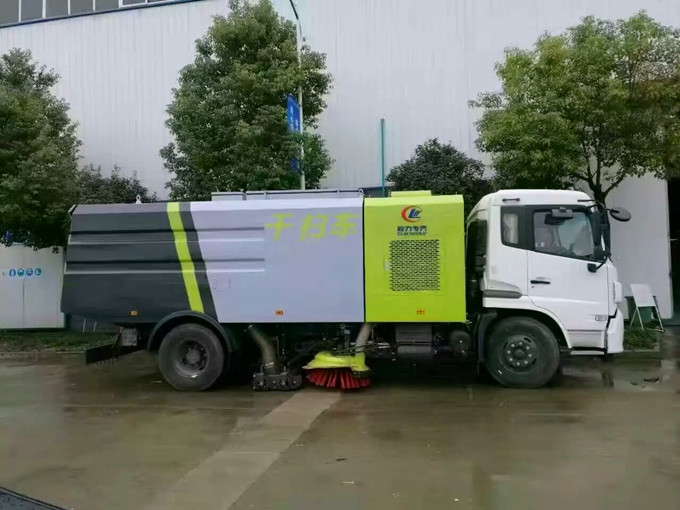

程力CLW5162TSLD5型真空吸塵車是在東風天錦二類底盤上改裝而成,是一種作業不揚塵、清掃無死角,具有晴、雨天轉換機構設計,實現晴天、雨天全天候作業的高端純吸式掃路車。小到微塵、大到石塊、輕如樹葉、重如礦石,均能吸得起、留得住,廣泛應用于城市道路、煤礦堆場、港口碼頭、數你化工等場所。
性能特點:
1. 操縱更便捷:集中控制,一鍵操作、簡單易學,液晶顯示面板,具有故障顯示功能,安裝維護方便。
2. 清掃無揚塵:負壓純吸,單向進風,無反吹氣流,粉塵只進不出,無二次揚塵,任何工況均可杜絕“粉塵搬家”的情況,過濾精度達2μm,可實現PM2.0排放要求。
3.
除塵效果好:吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵,采用首創的干式除塵清灰機構,實現過濾系統自動清灰。
4. 整車配有多個高清晰監視探頭,駕駛室內配一高清晰液晶顯示器,畫面可分別切換到各掃盤位置及垃圾箱后部,作業時可實時監控作業情況,還可實現可視化倒車。
5.
適用范圍廣:小到微塵、大到石塊、輕如樹葉、重如礦石,均能吸得起、留得住。
6. 應候性能強:沒有水箱,不需灑水壓塵,北方冬季仍可使用,省去了其它類型清掃車的蓄水加熱、水管保溫、噴頭防堵等工作。
7.
持續作業久:作業中不需續水,不受水源距離限制,效率更高。
8.晴、雨天轉換機構設計,實現晴天、雨天全天候作業。
9. 采用“中置兩掃刷真空罩+中置純吸式吸嘴”的布置方式,大掃刷設計,可清除道路臺階死角垃圾,吸嘴能隨地面狀況自動找平,清掃能力大,清掃速度快,操控簡潔,維護方便。
10.
副發動機和風機采用電氣動控制的離合器裝置。
11. 左、右獨立或聯動工作設計,既能獨立右掃又能左右掃同時作業,提高清掃寬度。
12. 垃圾箱的升、降可分別由主、副發動機單獨取力控制,也可同時控制,還能在車輛尾部由人工操作電控按鈕控制,維修方便。
車輛參數
項目 | 單位 | 參數 | |
性能參數 | 清掃寬度 | m | ≥3.4 |
清掃速度 | km/h | 3~15 | |
保潔速度 | km/h | 15~25 | |
清掃能力 | m2/h | 51000 | |
大吸入粒度 | mm | 110 | |
垃圾箱卸料角 | ° | ≥45 | |
行駛性能參數 | 高車速 | km/h | 90 |
爬坡度 | % | ≥20 | |
制動距離(滿載30km/h) | m | ≤10 | |
燃油消耗量 | 小轉彎直徑 | m | ≤19 |
行駛?cè)加拖牧?/span> | L/100km | 21.5 | |
清掃作業燃油消耗量 (平均清掃速度15km/h) | L/h L/10000m2 | ≤14.0 ≤3.4 | |
質量參數 | 整備質量 | kg | 11155 |
總質量 | kg | 15800 | |
機構尺寸參數 | 外形尺寸(長×寬×高) | mm | 7850、8050×2490×3150 |
軸距 | mm | 4500、4700 | |
前輪 | mm | mm | |
后輪 | mm | mm | |
接近角 | ° | 20 | |
離去角 | ° | 16 | |
前懸 | mm | 1430 | |
小離地間隙 | mm | 180 | |
垃圾箱容積 | m3 | 8.1 |
項目 | 吸塵車 | |||||||||||
汽車底盤 | 底盤型號 類別、生產企業 | DFL1160BX1V (國V) 二類底盤、東風汽車公司 | ||||||||||
底盤發動機型號 生產企業 | ISB 180 50 東風商用車有限公司 | |||||||||||
底盤發動機功率 | kW/min | 132/2500 | ||||||||||
發動機大凈功率 | kW | 132 | ||||||||||
變速器速比 | 一檔 | 二擋 | 三檔 | 四檔 | ||||||||
6.446 | 3.841 | 2.290 | 1.477 | |||||||||
五檔 | 六檔 | 倒檔 | ||||||||||
1.00 | 0.802 | 5.582 | ||||||||||
驅動橋 | i=6.5 | |||||||||||
后輪 | 9.00R20/16PR(雙胎) | |||||||||||
副發動機 | 型號與型式 | 康明斯B170,六缸發動機 | ||||||||||
額定功率 | kW/min | 125/2600 | ||||||||||
手油門限位 | r/min | 2300 | ||||||||||
燃油種類 | 輕柴油(與底盤共用柴油箱) | |||||||||||

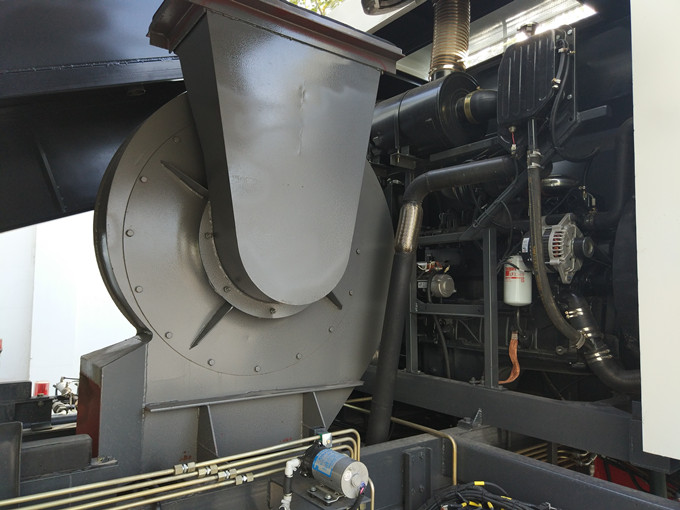

風機 | 型式 | 專用風機 | ||||||||||
額定 工作轉速 | r/min | 2400(風機 10500pa、20800m3/h) | ||||||||||
傳動型式 | 副發動機離合器及窄V帶傳動 | |||||||||||
氣動 系統 | 型式 | 利用底盤氣源 | ||||||||||
主要元件 | 氣缸、電磁氣閥 | |||||||||||
液壓 系統 | 型式 | 開式、電液控制集中操縱 | ||||||||||
主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥 | |||||||||||
系統壓力 | MPa | 14 | ||||||||||
電氣 系統 | 組成 | 由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成,專用工作裝置操作控制電路與底盤共用電瓶,具有操作顯示鍵、屏 | ||||||||||
底盤車電路系統電壓 | DC24V | |||||||||||
工作裝置 控制電路系統電壓 | DC24V | |||||||||||
蓄電池型號 | 6-Q-165DB | |||||||||||

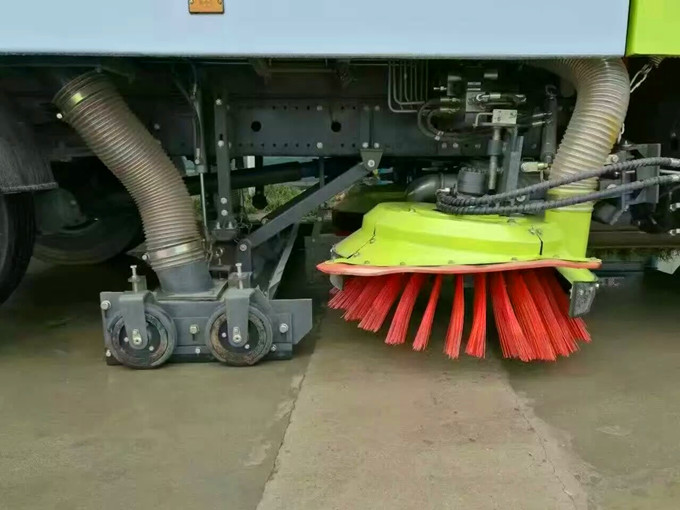

清掃裝置 | 型式 | 在底盤前、后軸之間,車架兩側對稱布置2個掃盤,由液壓馬達驅動,掃盤轉速可調,左、右立掃獨立升降,掃盤離地間隙可獨立調整(油缸吊點不動,掃刷的補償采用螺旋滑塊機構調節) | ||||||||||
掃刷直徑 | mm | 750 | ||||||||||
掃盤速度 | r/min | 高檔:105中檔:85低檔:60 | ||||||||||
掃盤傾角調整 | 前傾4°~6°外傾4°~6°(調整掃盤防塵罩前橡膠圍板外側離地間隙10mm為宜) | |||||||||||
吸嘴 | 型式 | 雙吸管純吸式吸嘴,前方設置擋塵板:吸嘴升降用油缸控制:彈簧浮動懸掛。 | ||||||||||
吸口直徑 | φ200 | |||||||||||
離地間隙 | mm | 5~10(工作狀態吸嘴邊沿剛性部份) | ||||||||||
除塵 系統 | 型式 | 褶式濾筒過濾除塵、脈沖清灰 | ||||||||||
規格型號 | TD、MTD |
東風天錦干掃車產品主要技術資料 | |||
產品名稱 | 東風天錦干掃車 | 外型尺寸 | ×× |
整車型號 | CLW5162TSLD5 | 貨廂尺寸 | ×× |
前排乘客 | 額定載客(人) | ||
總質量 | 接近/離去角(°) | ||
額定質量 | 前懸/后懸 | ||
整備質量 | 最高車速(km/h) | ||
排放標準 | |||
整車說明 |
東風天錦干掃車底盤參數 | |||
底盤型號 | 燃油種類 | ||
軸數 | 前輪距 | ||
軸距 | 后輪距 | ||
輪胎數 | 輪胎規格 |
東風天錦干掃車發動機參數 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率 |
廠家實力
售后保養
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。
(8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。
常見問題
(1)免費維修方案以及期限?
1、跟蹤服務時間:終身;
2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費;
3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員;
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式?
1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨;
2、配件只收工本費,不加其他費用。
(3)售后服務方式?
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。
專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案?
供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車?
購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間?
自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦?
專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供最好的服務!
